Регулировка редуктора моста на Газель

Регулировка редуктора моста на Газель

Редуктор заднего моста – один из основных узлов автомобиля, основа дифференциала. Его задача – распределить и изменить вращающий момент, который передается от двигателя и КПП к ведущим колесам. Конструктивно этот узел является весьма сложным, поэтому однажды может понадобиться его настройка и регулировка. Но обо всем подробнее.

Особенности

Дифференциал может иметь различное месторасположения (все зависит от привода транспортного средства). К примеру, в полноприводных автомобилях узел может располагаться в коробке передач или картерах обоих мостов, в машинах с передним приводом – непосредственно в картере заднего моста.

Дифференциалы, которые являются движущей силой для ведущих колес, носят название межколесных. В машинах с полным приводом устанавливаются межосевые дифференциалы, которые располагаются в промежутке между двумя мостами.

Важно отметить, что конструктивно дифференциал имеет вид редуктора. В зависимости от типа зубчатой передачи узел может быть червяным, цилиндрическим и коническим. В каждом их них используется своя передача – червячная, цилиндрическая и коническая соответственно. Наибольшей популярностью сегодня пользуется четвертый тип – гипоидные передачи. К их преимуществу можно отнести легкость, минимальный размер и надежность.

Когда необходима регулировка?

Как мы уже упоминали, редуктор моста – весьма сложный узел, требующий особого подхода к регулировке и настройке. Как правило, такие работы необходимо производить сразу же после ремонта узла или его разборки. В процессе текущей эксплуатации необходимости в регулировочных работах нет, ведь все зазоры и настройка подшипников производятся с идеальной точностью еще на заводе. Если же происходит перебороска моста, замена каких-то деталей или ремонт, то регулировки сбиваются. Их необходимо восстанавливать.

В процессе эксплуатации возможен износ зубьев в редукторе – это обычное дело. При этом боковой зазор в главной передаче возрастет. Казалось бы, регулировка может быть спасением. А вот и нет. Подобное вмешательство может только ухудшить ситуацию и привести к появлению лишнего шума. Более того, следствием некорректной работы может стать поломка зубьев, что потребует замены всего узла в сборе.

Регулировка редуктора моста необходима в следующих случаях – при появлении сильного гула во время движения и люфта ведущей шестеренки. При этом не затягивайте с работой, ведь отсутствие своевременной настройки может привести к более серьезным разрушениям узла и его полному выходу из строя.

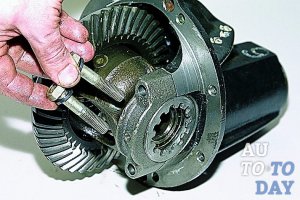

Регулируем редуктор заднего моста на автомобиле Газель

Автомобиль Газель – надежный и качественный транспорт, который отличается своей неприхотливостью и большой грузоподъемностью. Но частое использование техники и ее эксплуатация в экстремальных условиях (с большой нагрузкой и по плохим дорогам) часто приводит к проблемам с редуктором. Как следствие, появляются проблемы, о которых мы упоминали выше.

Читайте так же:
Регулятор давления 26 071438 регулировка сальника

В такой ситуации можно поступить двумя способами – отправиться на СТО и доверить настройку редуктора профессионалам, а второй – сделать работу своими руками. Но будьте честны перед собой. Если есть определенные знания, силы и уверенность, то можно провести регулировочные работы самостоятельно и сэкономить деньги. При отсутствии опыта таких работ и знающего человека под боком, лучше все-таки отдать редуктор профессионалам своего дела.

Итак, давайте рассмотрим особенности и тонкости регулировки:

  1. Снимайте редуктор заднего моста и зажимайте его в тисках. Многие новички выкладывают узел на стол и начинают разборку. Это неправильный подход. Во-первых, разбирать редуктор в этом случае будет неудобно. Во-вторых, вы не сможете поставить все необходимые метки и растеряете половину деталей.
  2. Обязательно нанесите метки на крышки подшипников. В процессе сборки это позволит правильно произвести установку.
  3. Берите ключ на «14», выкручивайте болты и снимайте крышки.
  4. Выкручивайте регулировочные гайки (они пока не понадобятся).

  1. Демонтируйте наружные обоймы с подшипников роликового типа.
  2. Внимательно осмотрите подшипники на факт повреждений и возможности дальнейшего применения.
  3. Проверьте шестеренки полуосей на факт наличия люфта. По правилам он должен быть не больше 0,5 мм. Если же люфт слишком большой, то необходимо будет менять коробку дифференциала.
  4. Демонтируйте подшипник и выкручивайте планетарную шестеренку.
  5. Выбивайте и доставайте ось сателлитов.

  1. Вытягивайте ведущий вал (он находится в корпусе редуктора).
  2. С помощью специальной проставки из мягкого металла постарайтесь выбить кольцо, расположенное внутри роликового подшипника.
  3. Устанавливайте новую регулировочную втулку.
  4. Вытягивайте регулировочное колечко.
  5. Выбивайте кольца подшипников (те, что снаружи). Снова-таки используйте проставку, чтобы не повредить металл.
  6. Промойте все детали редуктора и внимательно их осмотрите на факт повреждений. Если на каких-либо элементах есть трещины или сколы, то лучше произвести замену. Если появились обычные задиры, то их можно убрать с помощью наждачной бумаги.
  7. Далее приступайте к разборке узла. При отсутствии дополнительных дефектов меняйте только сальник и втулку. В случае если в главной паре производилась какая-либо замена, то лучше установить новую распорную шайбу.
  8. Ставьте новое колечко и запрессовывайте внутреннюю часть обоймы подшипника.
  9. Ставьте на ось распорную втулку (этот узел мы заменили).
  10. Устанавливайте вал в картер редуктора.
  11. Монтируйте новый сальник.
  12. Натягивайте фланец и фиксируйте его гайкой.
  13. Производите сборку дифференциала и возвращайте его на место. При наличии люфта в полуосевых шестеренках обязательно установите более толстые шайбы.
  14. Возвращайте на место крышки.
  15. Специальным ключом для регулировки затягивайте гайку (ту, что расположена со стороны ведомой шестеренки) до момента, пока не пропадет зазор.
  16. Производите замеры с помощью штангеля.
Читайте так же:
Как отрегулировать зазоры клапанов в жигулях

  1. После протяжки второй гайки дополнительно подтягивайте на несколько зубьев. После этого с помощью первой гайки отрегулируйте зазор – он должен быть 0,08-0,13 мм.
  2. Затягивайте обе гайки до момента, пока расстояние не возрастет до 0,2 мм.
  3. Проверните шестеренку и убедитесь, что во всех положениях люфт приблизительно одинаковый.
  4. Ставьте на место стопорные пластинки и вкручивайте болты.
  5. Если люфт разный, замените дифференциал.

Вывод

Конечно, регулировка редуктора моста на Газель – это весьма трудоемкий процесс. При выполнении всех необходимых действий вы потратите около 3-4 часов, но зато сэкономите несколько тысяч рублей. Удачи.

Сроки выполнения работ

Длительность ремонта зависит от сложности и наличия необходимых запчастей. Мин. срок ремонта 1 день, максимальный — по договоренности с заказчиком.

Ремонт дифференциала моста

Диагностика должна проводиться как через определенные промежутки времени в плановом порядке, так и при обнаружении нарушений в работе самоблокирующегося агрегата. Данная процедура обычно требует снятия и разборки устройства и должна проводиться в техсервисе.

Почему деталь может выйти из строя?

Главная передача при передаче крутящего момента мотором может иметь одну либо две пары шестеренок. Двойные передачи делятся на центральные и разнесенные. Центральные передачи имеют несложную конструкцию, но на все элементы оказывается повышенная нагрузка, что приводит к более быстрому выходу из строя механизма. Разнесенная передача отличается более сложным строением, но ее эффективность значительно больше. Также механизмы имеют более компактные размеры, благодаря чему у машин может быть больший клиренс. Конструкция имеет высокую износостойкость, поэтому высоко ценится автомобилистами. Одинарные передачи делятся на четыре класса:

  1. Цилиндрические. Все зубчатые колёса находятся на одной плоскости. Данная конструкция имеет максимальный коэффициент полезного действия, а передаточное число находится в пределах 3,5-4,2.
  2. Конические. Имеют высокий КПД и шестерни, расположенные перпендикулярно, из-за чего механизм достаточно крупный и занимает много места.
  3. Червячные. Механизмы достаточно компактные, отличаются бесшумностью, но более тяжелы в производстве и имеют низкий КПД.
  4. Гипоидные. Обладают небольшой массой, компактными размерами, надежно передают усилия, обладают усредненным КПД.

Дифференциал заднего моста

Выход любой из частей редуктора может быть весьма неожиданным. Чаще всего ломаются подшипники, которые сделаны из бронзы. Подшипники располагаются в чулках, прикрепляющихся непосредственно к редуктору. Неисправность подшипников приводит к поломке чулков из-за чего начинают гнуться валы. Изгиб валов нередко становится причиной перекоса главной шестерни. Неправильное расположение зубчатого колеса приводит к возникновению надломов на детали либо сколов. Повреждение шестерни является распространенной причиной заклинивания редуктора. При слетании вала из своего посадочного места возможно появление трещин в корпусе редуктора.

Читайте так же:
Регулировка холостого хода на инжекторе с гбо

Еще одной распространенной причиной возникновения неисправностей выступает несвоевременная замена смазочной жидкости в трансмиссии. Трансмиссионное масло обязательно менять каждые 35 тыс. км. Некачественное масло, залитое в трансмиссию, также может стать причиной нарушения работы редуктора и привести к его поломке.

Редуктор заднего моста в норме работает практически без шума. Появление посторонних звуков может стать явным признаком поломки детали. Чаще всего симптомами неисправности редуктора становятся:

  1. Шум во время разгона машины. Данный признак может сигнализировать об износе подшипников дифференциала либо низком количестве смазочного материала в редукторе.
  2. Шум при разгоне либо торможении мотором. Сильно изношенные подшипники главной шестерни, появление зазубрин либо изменение зазора между зубьями ведущей шестеренки.
  3. Во время поворотов появление шума либо скрипом. Износ подшипников либо их тугое вращение становится причиной возникновения таких звуков.
  4. При начале движения стук непонятной природы. Разбитое отверстие для оси сателлитов либо увеличенные зазоры в шлицевом соединении приводят к появлению стука во время начала движения.
  5. Постоянный шум от заднего моста. Если шум появился после замены либо ремонта редуктора, то причиной может стать неправильная настройка. Также шум возникает при деформации балок либо истирании полуосей и шестерён.

Признаки неисправности

Ремонт редуктора заднего моста – меняем деталь самостоятельно

Заметить неисправность редуктора очень просто, при поворотах, резком замедлении или же наоборот ускорении, периодически возникают шумы в области заднего моста. Ремонт редуктора заднего моста своими руками сделать не так уж и сложно. Рассмотрим его на примере классического автомобиля ВАЗ. В первую очередь нужно слить трансмиссионное масло из редуктора заднего моста. Пока стекает масло из корпуса, мы отсоединяем карданный вал.

Следующим шагом мы демонтируем полуоси и для этого, в первую очередь, снимаем задние колеса и тормозные барабаны. Затем откручиваем болты крепления редуктора с мостом. При установке нового редуктора используем герметик и не забываем про картонную прокладку. Заливаем масло в редуктор. Фланец редуктора должен плотно сидеть на своем месте, а также и подшипники.

Само по себе устройство редуктора заднего моста не такое сложное, причем, в основном, на заднеприводных легковых автомобилях встречается гипоидный вид. Вся сложность заключается в том, что при снятии тормозных барабанов может возникнуть проблема с ржавчиной, и в некоторых местах металл может очень сильно прижаться. Но грубая мужская сила и несколько инструментов легко решат эту проблему.

Если вы самостоятельно приобретаете новый редуктор, стоит обратить внимание при покупке на то, что одинаковые модели могут стоить совершенно по-разному. Разница эта заключается всего в двух буквах ОП (общая переборка). Это означает, что при заводской проверке выявлялся брак, и тогда механизм отправился на переборку и теперь в полном порядке, но продается по сниженной цене.

Читайте так же:
Как отрегулировать фары самому самостоятельная регулировка фар

На фото - регулировка редуктора заднего моста, autokroshka.net На фото - ремонт редуктора заднего моста, zerga.ru На фото - устройство редуктора заднего моста, remontauto-vaz.ru На фото - разборка и ремонт редуктора заднего моста, autoprospect.ru

1. Почему выходит из строя редуктор заднего моста?

Двойные передачи (главные) бывают двух типов. Центральные двойные передачи имеют несложную конструкцию, большое передаточное число и, в тоже время, значительно большую нагрузку на элементы всей системы. Разнесенные двойные передачи являются более сложными по своей конструкции, тем не менее компактнее и эффективнее, что позволяет автомобилю иметь больший просвет дороги.

Одинарные же главные передачи бывают:

1. Коническими. Шестерни располагаются перпендикулярно друг к другу. Именно от этого вся конструкция занимает относительно много места. Тем не менее конструкция оправдывается высоким КПД.

2. Цилиндрическими. В данном типе шестерни располагаются в одной плоскости. Именно это дает потенциальную возможность развития к максимальному КПД. Передаточное число в таком типе колеблется от 3,5 до 4,2.

3. Червячными. Данный тип является менее шумным и еще более компактным. Тем не менее КПД достаточно низкий, а само изготовление такого вида главной передачи достаточно тяжелое.

4. Гипоидными. Данный тип одинарных главных передач является достаточно легким и, в сравнении с своими собратьями еще меньшим по размеру. Также он намного надежнее передает усилие двигателя на сам мост. Тем не менее, из всех вышеуказанных видов передач имеет самый средний КПД.

Дифференциалом называют механизм, который отвечает за распределение крутящего момента между ведущими мостами и ведущими колесами. Дифференциал является помощником при скольжении автомобиля и его буксовании. Это возможно с помощью разной скорости вращения колес.

В первую очередь редуктор может выйти из строя из-за подшипников, которые сделаны из бронзы. Расположены подшипники в чулках, которые, в свою очередь, крепятся к самому редуктору. Сами чулки, при неисправностях таких подшипников, выходят из строя и понемногу начинают изгибать валы. Вследствие такого изгиба является возможным перекос главной шестерни. При такого рода перекосе на самой шестерне могут возникнуть надломы в зубьях шестерни или сколы. После этого сам редуктор может заклинить.

Если же вал слетает со своего предназначенного места, он может с легкостью разнести весь корпус редуктора. Помимо этого частой причиной поломки может быть элементарное пренебрежение масла, которое не было залито вовремя в редуктор заднего моста. Правильнее сказать, что проблема будет заключаться в несвоевременном обновлении масла или его полном отсутствии. Важно знать, что замена трансмиссионного масла должна производиться не реже чем каждые 35 тысяч км пробега автомобиля.

Читайте так же:
Регулировка фар в таганроге

Этапы работ

Дифференциал и главная передача имеют ряд специфических особенностей. Комплекс работ по их ремонту состоит из нескольких этапов:

  • — Диагностика
  • — Разбор
  • — Выявление изношенных деталей и элементов
  • — Восстановление/замена изношенных деталей
  • — Сборка
  • — Регулировка

В «СтройДорМашСервисе» есть все для выполнения каждого этапа работ на высоком уровне. Наличие запчастей на складе компании обеспечивает оперативность ремонта, а профессионализм специалистов – его высокое качество.

Ремонт моста

Ремонт моста заднего / переднего автомобиля в Самаре. Цена

Автосервис «РеСТОвратор» предлагает вниманию автомобилистов услуги по ремонту моста в Самаре. Мост представляет собой важнейшую составляющую любого автомобиля, он соединяет между собой задние (и соответственно передние) колеса. Любой дефект моста наносит серьезный вред всей опоре задней и передней части машины. Поскольку через подвеску мост принято крепить к раме, то серьезные неполадки приводят к неисправностям сварных швов и креплений рамы. Несвоевременный ремонт мостов может приводить к серьезным и, порой, непоправимым проблемам.

Ремонт моста

Ремонт заднего моста автомобиля в Самаре — одна из самых частых просьб автовладельцев. В случае, если машина переднеприводная, то ведущим является передний мост. Какие услуги оказывает наша мастерская «РеСТОвратор»:

  • ремонт заднего моста;
  • ремонт переднего моста автомобиля в Самаре;
  • ремонт муфт подключения заднего и переднего моста;
  • ремонт блокировок дифференциалов;
  • устранение стуков, скрежетов, рывков со стороны моста.
  • правки полуосей, рихтовка чулка;
  • диагностика мостов и их регулировка;
  • замена масел в редукторах трансмиссий;
  • замена и настройка исполнительного механизма гидрооборудования.

Будем рады предложить вам свои услуги по ремонту моста авто.

Стоимость ремонтных работ

Цена ремонта заднего и переднего моста авто на СТО официальных дилеров в Самаре, значительно выше нашей стоимости. Зачастую, цены официальных автомастерских превышают наши расценки в 3-4 раза. Однако даже официальные мастерские не всегда могут гарантировать отменное качество.

Почему следует обращаться к нам?

Автосервис «РеСТОвратор» предоставляет самую долгую и надежную гарантию на ремонт задних и передних мостов в Самаре. Все работы по ремонту редукторов мы выполняем на высокоточном прогрессивном оборудовании. Ремонт дифференциалов, замена расходных материалов в редукторах трансмиссий, корректировка гидрооборудования — все эти услуги производятся на самых новых станках, с применением новейших методик и стратегий ремонта. В нашей команде профессионалов работают только дипломированные специалисты, все услуги сертифицированы. Ответственные мастера, безупречный выбор запчастей для проведения ремонтных работ редуктора моста — все это гарантия качества ремонтных работ, оказываемых профессионалами из мастерской «РеСТОвратор». Звоните нам и вы удивитесь, насколько доступным может быть ремонт переднего и заднего моста!
