Проверка, регулировка натяжения и замена приводных ремней

Проверка, регулировка натяжения и замена приводных ремней

Приводные ремни играют важную роль в функционировании двигателя и многих других систем автомобиля. С течением времени ремни изнашиваются и должны регулярно осматриваться в соответствии с графиком текущего обслуживания автомобиля во избежание серьезных отказов двигателя, исправление последствий которых может влететь владельцу автомобиля в копеечку.

Количество используемых на конкретной модели автомобиля приводных ремней зависит от комплектации транспортного средства вспомогательными агрегатами. Ремни используются для привода генератора, рулевого и водяного насосов, а также компрессора кондиционера воздуха. В зависимости от характера расположения шкивов одним ремнем может приводиться в действие более одного агрегата.

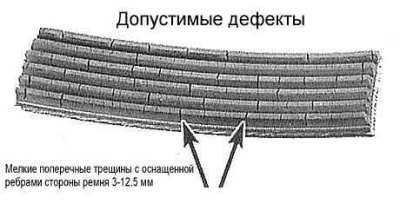

1a. Заглушите двигатель, откройте капот и отыщите приводные ремни. Подсвечивая себе фонариком, пальцами ощупайте ремни по всей их длине, проверяя на наличие трещин и расслоений. Недопустимо также присутствие на ремне потертостей, заполированных до блеска участков и прочих очевидных дефектов (обратитесь к сопроводительным иллюстрациям).

1b. Осматривайте ремни с обеих сторон, для чего перекручивайте их. Дефектные ремни подлежат замене в обязательном порядке.

1c. Проверьте состояние ребер на нижней стороне ремней, они должны иметь одинаковую глубину при отсутствии признаков деформации.

2. Оценка усилия натяжения ремня может быть произведена путем нажимания на него большим пальцем на участке посередине между двумя соседними шкивами. Нажим должен быть достаточно твердым. Параметром, характеризирующим усилие натяжения ремня, является величина его прогиба при нажимании (обратитесь к сопроводительной иллюстрации). Как правило, если шкивы отстоят друг от друга на расстоянии от 180 до 280 мм, величина прогиба должна составлять 6.4 мм, расстоянию между шкивами в 305 – 405 мм соответствует прогиб в 12.5 мм – для клиновидного ремня, и 6.4 мм – для мультиреберного.

Специалисты компании Toyota измеряют натяжение ремня специальным динамометром (обратитесь к сопроводительной юллюстрации).

У дилеров в отделах торговли запчастями и инструментами можно приобрести тестеры-динамометры фирм Nippondenso и Borroughs. Тестер крепится на коротком плече приводного ремня и при натяжении со шкалы динамометра считывается показание. Этот способ является наиболее точным.

Регулировка инжектора своими руками

Теперь же всё иначе, и провести регулировку холостого хода уже не так просто, как раньше. Поэтому, сейчас мы попробуем разобраться в том, как же именно регулировать инжектор и его холостой ход на современных машинах.

Так выглядит «инжектор» автомобиля.

Так ошибочно называют «в народе» блок управления двигателем (ЭБУ). Хотя сам «инжектор» состоит из нескольких частей: ЭБУ, форсунки, датчики и т.п.

Датчики в «инжекторе»

Технологии управления подачей топлива в двигатель существуют разные. Поэтому некоторые датчики могут отсутствовать. Самые распространённые датчики в «инжекторе»:

• Датчик коленвала
• Датчик положения распредвала
• Датчик кислорода
• Датчик массового расхода воздуха
• Датчик положения дроссельной заслонки (ДПДЗ)

Как отрегулировать холостой ход?

Сначала отметим, что объекты настройки холостого хода – это карбюратор и инжектор.

Важно: Регулировка холостого хода карбюратора, выполняется на полностью исправном карбюраторе. Следует убедиться в его исправности – особенно важно проверить жиклеры на предмет их закупоренности.

Для регулировки карбюратора нам понадобится помошник, который будет следить за показателями тахометра. Пример регулировки будем производить на отечественном карбюраторе ОЗОН так как он установлен в большинстве отечественных автомобилях.

Обычно на карбюраторе есть два винта – винт количество и винт качества. Вооружившись шлицевой (это умное название прямой отвертки) отверткой, сначала их завинтим, а потом качественный винт вывернем на два-три оборота, а количественный – на три-четыре.

Различить эти два винта не так уж и сложно. Для удобства регулировки холостого хода на карбюраторе ОЗОН они располагаются снизу. Винт количества как правило большой, а винт качества маленький.

Карбюратор нужно регулировать на прогретом автомобиле, для этого запускаем двигатель и даем ему прогреться до обычной температуры – примерно до 90 градусов.

• Начинаем плавно вращать винт качества, до тех пор пока обороты холостого хода не перестанут расти. Данный винт отвечает за регулировку выхлопа вредных веществ в окружающую среду. При заворачивании количество вредных веществ будет уменьшаться (смесь будет беднеть), при откручивании наоборот увеличиваться (смесь будет богатить).

• Далее мы крутим винт количества устанавливая при это порядка 1100 оборотов по тахометру.
  Винт количества отвечает за частоту вращения коленвала, когда данный винт заворачивается частота вращения коленвала будет уменьшаться, а при отворачивании увеличиваться.
• В завершении данной процедуры необходимо отрегулировать винт качества путем закручивания пока обороты по тахометру не будут порядка 800.

На этом этапе регулировка холостых оборотов на карбюраторной системе впрыска завершена. Повторять данную процедуру рекомендуется раз в 20-30 тысяч километров.

Варианты тюнинга мотора

Внутри своей серии силовых приводов Toyota двигатель 4A FE считается непригодным для модернизации. Обычно тюнинг производится для версий 4A GE, у которой, кстати существует турбированный до 240 л. с. аналог. Даже при установке турбо кит на 4A FE получится максимум 140 л. с., что несоизмеримо с начальными вложениями.

Однако возможен атмосферный тюнинг следующим способом:

• снижение степени сжатия за счет замены коленвала и ШПГ;
• шлифовка ГБЦ, увеличение диаметра клапанов и седел;
• использование высокопроизводительных форсунок и насоса;
• замена распредвалов на изделия с большей фазой открывания клапанов.

В этом случае тюнинг обеспечит те же 140 – 160 л. с., но уже без снижения эксплуатационного ресурса двигателя.

Таким образом, мотор 4A FE не гнет клапаны, обладает высоким ресурсом от 250000 км пробега и базовой мощностью 110 л. с., которую искусственно занижают на конвейере для некоторых моделей авто.
