Своевременно и качественно проведенный ремонт зер­ноуборочной техники, правильная обкатка – основа без­отказной работы в поле. Особое внимание при подготовке зерноуборочных комбайнов к работе следует обратить на устранение мест возможной утечки зерна.

Иванченко Павел Григорьевич

О базовых технологических настройках, а также о том, что включает в себя герметиза­ция комбайна, корреспонденту «АгроИнфо» рассказал заведую­щий лабораторией использова­ния машинно-тракторного пар­ка КФ ТОО «КазНИИМЭСХ» Павел Григорьевич Иванченко (на снимке).

Базовые технологические настройки комбайна

Уравновешивающий меха­низм должен быть отрегулиро­ван так, чтобы обеспечивать го­ризонтальное положение жат­ки и силу воздействия башмаков жатки на почву 25-30 кг.

Регулировка режущего ап­парата заключается в том, что­бы рабочие поверхности паль­цевых вкладышей находились в одной плоскости (допускается рихтовка пальцев). Необходимо отрегулировать с помощью при­жимных пластин и регулировоч­ных прокладок зазор между ра­бочими плоскостями пальцевых вкладышей и сегментов ножа в передней части до 0,8 мм, а в задней – 0,3-1,5 мм. Зазор между прижимом и сегментом не дол­жен превышать 0,5 мм, и регули­руется подгибом носка прижима. Ход ножа при этом должен быть легким.

Регулировка мотовила. По вер­тикали мотовило должно разме­щаться так, чтобы нижние граблины касались стеблей в точке, расположенной от верхушки ко­лоса на одну треть длины стебля. Частоту вращения мотовила ре­гулируют в зависимости от ско­рости движения комбайна. При небольших скоростях (до 7 км/ч) отношение линейной скорости мотовила к скорости движения комбайна должна составлять 1,4-1,7, а при увеличенных скоростях (более 7 км/ч) должна составлять 1,2-1,4.

Костанайские комбайны. Коллаж: АгроИнфо

В таблице 1 приведены ос­новные установочные параме­тры узлов жаток в зависимости от состояния хлебостоя.

Таблица 1 – Основные установочные параметры узлов жаток

Регулировка подборщика заключается в выборе оборотов вала подбирающего механизма. Они зависят от скорости дви­жения комбайна и изменяются при помощи вариатора и долж­ны быть такими, чтобы подбира­емый валок плавно заходил под шнек жатки. Разрыв валка и забрасывание его на шнек жатки свидетельствуют о чрезмерно высоких оборотах, сгруживание валка – о недостаточных.

Наклонная камера. Отрегулировать натяжение цепей транспортера наклонной каме­ры так, чтобы крайние цепи по­средине можно было оттянуть вверх усилием руки на 50-70 мм.

Молотильный аппарат и очистка. Предварительно отрегулировать молотильный аппарат и очистку комбайна, как для пшеницы и влажно­сти хлебостоя 19-20% (влаж­ное). Дальнейшие регулировки осуществлять непосредствен­но в поле, в зависимости от состояния хлебов и убираемой культуры.

Цифровое обозначение регу­лировки отражает их очеред­ность. Всегда производите ре­гулировку только одной функ­ции. Прежде чем производить – сначала проверьте результат регулирования. Регулировка не должна вносить изменения бо­лее чем на 5% от предыдущей настройки. В случае отрицатель­ного результата увеличьте часто­ту вращения барабана.

Герметизация комбайна

По словам Павла Григорьевича, для снижения до минимума по­терь зерна необходимо тщатель­но проверить и убедиться в пол­ной исправности уплотнений, как в жатке, так и в молотилке в период подготовки комбайна к работе. Для этого:

1. Переходной уплотнитель­ный щит (прорезиненный фар­тук) комбайна «Дон», перекры­вающий переход от корпуса жатки к проставке, должен плот­но прилегать к днищу простав­ки, щит звеном соединен с пру­жиной, усиление натяжения ко­торого регулируют с помощью рифленого зацепа и стопорного болта.
2. Боковые уплотнительные щиты и переходной щиток, окан­тованный уплотнительным рем­нем, установлены в местах сое­динения корпуса жатки с наклон­ной камерой комбайнов «Нива», «Енисей», в местах прилегания металлических щитков допускается зазор не более 1 мм, а в соединениях, где установлены уплотнительные ремни, зазоры не допускаются.
3. При соединении наклонной камеры жатки с молотилкой не­обходимо проверить состояние прорезиненного щитка, прикрепленного к брусу, уплотняющему стык между приемной и наклон­ной камерой.
4. Убедиться в плотности при­легания крышки барабана к кор­пусу молотилки. При необходи­мости ее рихтуют.
5. Убедиться в плотности при­легания всех крышек люков к панелям молотилки, а при не­обходимости добиваться этого рихтовкой.
6. Уплотнить места установ­ки корпусов подшипников при­емного битера прорезиненным ремнем или щитками из листо­вой стали.
7. Убедиться в плотности при­легания прорезиненных отливов грохота и решетного стана к при­валочным плоскостям. В местах соединения уплотнения транс­портной доски и продольных уплотнений грохота не должно быть щелей более 2 мм. При не­обходимости произвести рих­товку привалочных плоскостей.
8. Устранить щели в местах крепления задних подвесок гро­хота путем постановки щитков из прорезиненного ремня.
9. Рихтовкой устранить щели более 2 мм в сопрягаемых по­верхностях (кожухи с крышками и люками) элеваторов и шнеков. Зазор в сопрягаемых поверхно­стях крышек элеваторов, щитов уплотнения, переходных щитков не должен превышать 2 мм.

В период уборки надо ежедневно контролировать состоя­ние уплотнений и при необхо­димости восстанавливать их.

Правила технологического ухода

Кроме того, Павел Григорьевич советует обращать внимание на комбайн не только перед убор­кой, но и во внеуборочное время следить за своим основным по­мощником. Ученый выделил ос­новные правила ухода:

– при обходе комбайна и внеш­нем осмотре определите целост­ность его составных частей и уплотнений; очистите его от чрез­мерных скоплений половы, соло­мистой и растительной массы;

– удалите с помощью специаль­ного резака жгуты соломы на ра­бочих органах (мотовило, шнек) и деталях приводов жатки ком­байна (карданный вал, звездоч­ки и др.); – очистите полость камнеу­ловителя, проверьте плотность прилегания щитка к панели фар­тука грохота и надежно зафикси­руйте его прижимами;

– максимально опустите подба­рабанье и произведите очистку его поверхности через смотро­вые люки на боковых панелях молотилки специальными крю­ками из комплекта комбайна;

– тщательно взрыхлите каждый сектор стрясной доски и решет­ный стан грохота от залипаний через боковые люки чистиком; произведите полное открытие жалюзи решет;

– необходимо систематически следить, чтобы жалюзи рабочей поверхности клавишей не были погнуты и имели угол наклона не менее 45 градусов. При рабо­те комбайнов на остистых и засо­ренных культурах следует регу­лярно осматривать рабочую по­верхность клавиш соломотряса и в случае забивания их остями или зеленью – очистить. Очистку клавишей производить со сто­роны копнителя, а также через крышку молотилки специальным чистиком из комплекта принад­лежностей комбайна;

– уберите принадлежности, за­пустите молотилку, жатку ком­байна и создайте максимальный воздушный поток вентилятором очистки; работайте в течение 3-5 минут до полного удаления про­дуктов забивания и залипания;

– остановите молотилку, убе­дитесь в эффективности очист­ки, восстановите регулировоч­ные параметры в молотильном аппарате, решетном стане и вен­тиляторе очистки;

– закройте смотровые люки, убедитесь в их плотном при­легании к боковым панелям молотилки.

Эффективная производительность при работе с любыми культурами.

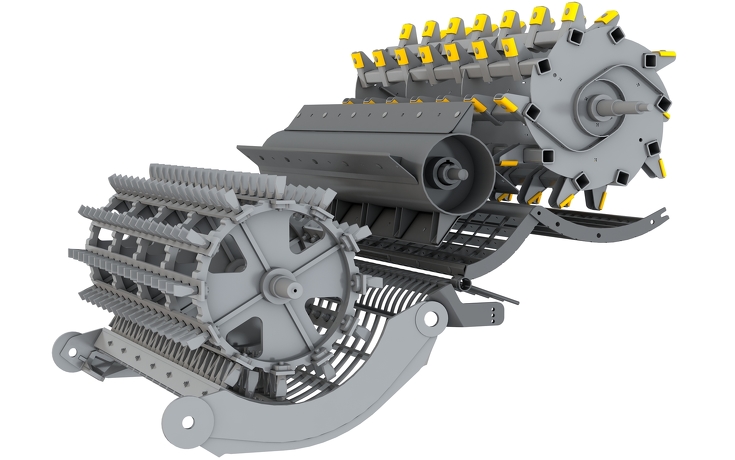

Сменное секционное подбарабанье

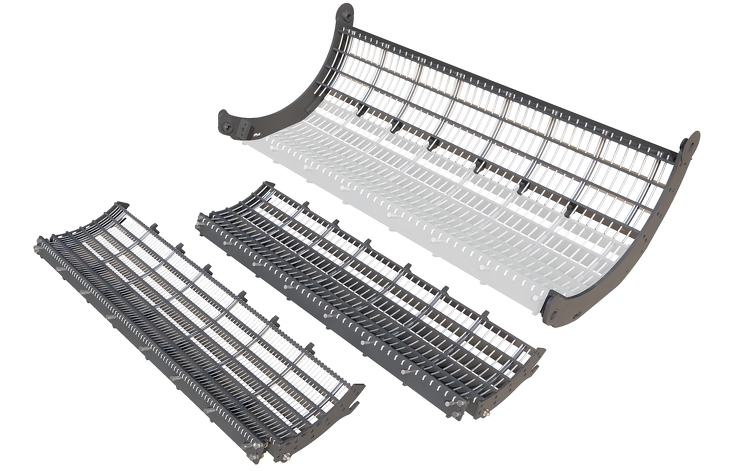

Фермеры и подрядчики, в задачи которых входит уборка нескольких различных сельскохозяйственных культур, смогут быстро переоборудовать комбайны Fendt серии С путем установки новых секций подбарабанья. Передний сегмент подбарабанья можно легко снять и заменить через открытый камнеуловитель. Доступны два варианта передней секции подбарабанья: сегмент с расстоянием между прутьями 14 мм для интенсивного обмолота при уборке зерновых культур; и сегмент с расстоянием между прутьями 24 мм для уборки кукурузы, сои или подсолнечника. Для повышения качества сепарации в задней части подбарабанья используется универсальный сегмент с расстоянием между прутьями 24 мм.
