Веерные форсунки стеклоомывателя для Solaris
Наконец мне удалось приобрести давно уже желанные альтернативные форсунки стеклоомывателя от Kia Soul, разбрызгивающие жидкость не струйками, а веером. Посодействовал мне в этом Shadowru , за что я ему весьма благодарен.
Так как сам он является владельцем Элантры, то сравнив веерную и оригинальную форсунки, им было обнаружено незначительное различие в диаметрах оснований посадочной части.

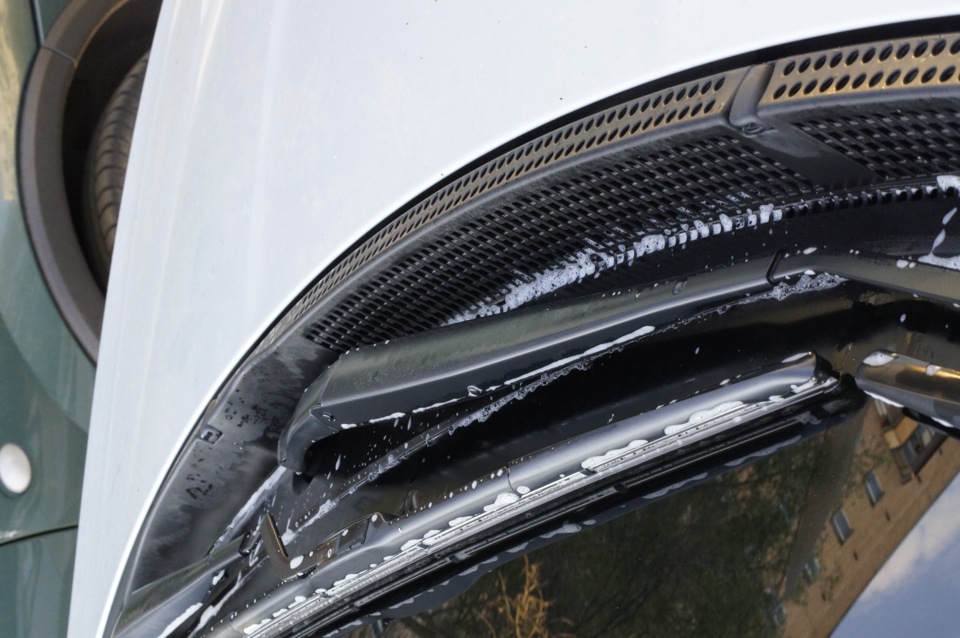

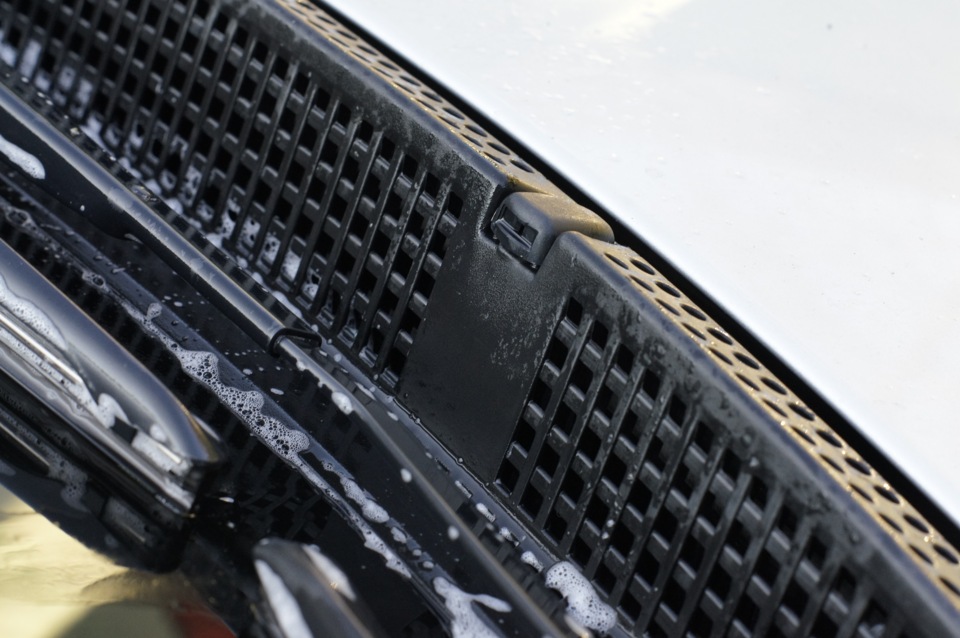

К счастью для меня, и для всех владельцев Solaris, никаких доработок элементов форсунки для наших авто делать совершенно не нужно. Размеры и расположение всех крепёжных элементов веерной форсунки полностью идентичны оригинальным.
Шляпка также входит в паз без проблем, но для полной посадки необходимо немного на неё надавить.
Для идеальной посадки желательно всё же слегка подточить основание шляпки по бокам. Для того, чтобы иметь возможность отрегулировать форсунки по высоте, пришлось доработать посадочные места. У переднего края каждого посадочного места имелись два полусферических выступа, на которые садилась форсунка. Опытным путём я установил, что высота этих уступов для новых форсунок слишком мала. Срезав эти выступы, я просверлил 1,5 миллиметровые отверстия, в которые в дальнейшем были вкручены миниатюрные винты, шляпки которых взяли на себя функцию срезанных выступов. Наличие резьбы позволило настроить высоту форсунки произвольно.

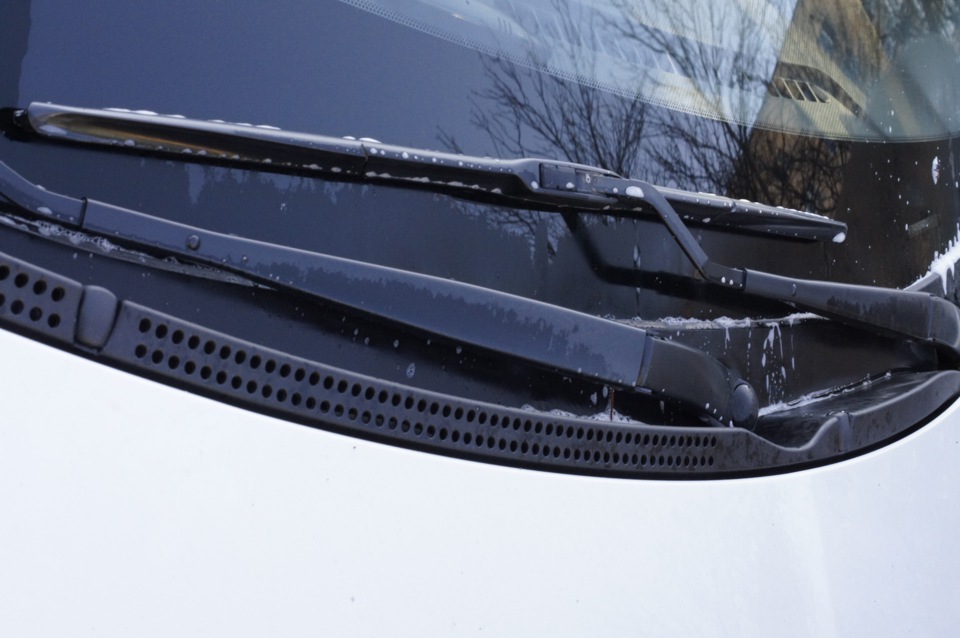

Чистка лобового стекла веерными форсунками в динамике:
В начале видео для наглядного сравнения стекло орошают разные форсунки.
Что представляют собой веерные форсунки
В большинстве автомобилей установлены форсунки омывателей струйного типа. Через такие форсунки струя омывающей жидкости подается примерно на середину лобового стекла, после чего разносится щетками. Излишки жидкости удаляются все теми же щетками. Сегодня многие автоконцерны отказываются от струйных форсунок, заменяя их веерными. Их особенность в том, что жидкость подается не отдельными струйками, а широким конусом из мелких капель. Омыватели, оснащенные такими форсунками, лучше очищают лобовое стекло. При этом работать они могут даже с оригинальными насосами омывателей, так как они способны нагнетать жидкость под достаточным давлением.
Важно помнить, что форсунки обоих типов довольно просты и надежны. Хоть в теории веерные форсунки не являются дорогостоящим компонентом омывающей системы, их можно встретить по большей части на автомобилях бизнес-класса. Их широко применяют такие концерны, как Volvo, Toyota, Volkswagen и Mitsubishi. На автомобилях других марок веерные форсунки встречаются чуть реже, но вместе с тем, они также отличаются более демократичной ценой. Самые дорогие комплектующие предлагает Toyota.
Методы очистки
Теперь о том, как прочистить омывательные форсунки лобового стекла. Существует множество методов, которые придумали народные умельцы. Они эффективные и простые в реализации.
Я вам расскажу несколько методов. А вы уже сами для себя решите, по какому пути пойти.
- Применение компрессора. Считается наиболее полезным и быстрым методом очистки. Но только вам обязательно потребуется сам компрессор. Покупать его ради того, чтобы прочистить устройство, не стоит. Шланг компрессора подводится к соплу форсунки и включается подача воздуха. Буквально 30 секунд хватит, чтобы выдуть всю грязь.
- Обычный медицинский шприц. По эффективности он уступает компрессору, но зато расходные материалы и инструменты стоят копейки. В шприц заливается вода с небольшим количеством лимонной кислоты. Все шланги от форсунки отключаются. Лучше заранее почитать в руководстве по эксплуатации своего авто, как снять на нем распылитель. Особенностью метода является то, что шприц вставляется там, где вода выходит, а не входит. То есть с обратной стороны форсунки. Так промывка будет более эффективной.
- Простая булавка. Некоторые считают, что применять булавки и иголки не стоит, поскольку ими можно повредить распылитель омывателя стекла. Ну не знаю. Много раз пользовался данной методикой и проблем не случалось. Тут главное быть аккуратным. Учтите, что булавки избавляют только от небольших загрязнений. Такой себе дорожный метод, когда под рукой нет компрессора или хотя бы шприца с лимонной кислотой. Булавка или игла вставляется в сопло и аккуратно расковыривается грязь. Вычищаются только те загрязнения, которые скопились около сопла. Глубже лезть не стоит.
- Моющее и чистящее средство. Метод эффективный, но потребует достаточно много времени, если сравнивать с остальными способами. Снимите форсунку, поместите ее в емкость с водой и чистящим средством. Иногда достаточно подержать распылитель там несколько минут. Но после этого промывать все равно придется. Шприцем или компрессором, решайте сами.
Как видите, с чисткой распылителей омывателя лобового стекла особых проблем не возникает. Процедура простая, вне зависимости от выбранного вами метода.
Учитывайте, что панацеей чистка не является. В некоторых случаях форсунки могут износиться и окончательно выйти из строя. Тогда единственным выходом будет их полная замена. Хорошо хоть стоят они немного.
Как проводится очистка
Как проводить очистку форсунок омывателя лобового стекла в автомобиле? Это можно сделать одним из нескольких способов:
- Прочистка компрессором. Отсоединив трубку подвода жидкости, внешняя часть форсунки тщательно промывается мыльной водой ото всех загрязнений. Далее к ее соплу подключается шланг компрессора и включается продув, в результате чего под сильным давлением вся грязь должна выйти.
- Промывка при помощи шприца. Это – более простой способ, хотя и не настолько эффективный. Набрав в шприц обычную воду, он вставляется в сопло жиклера и промывается, лучше всего в обратном направлении. При этом грязь должна выйти вместе с водой.
- Механическая чистка. При помощи иголки, тонкой булавки или обычного дрота выходное и входное отверстие жиклера чиститься, насколько возможно. По завершению этой процедуры сопло детали промывается водой из шприца, как и в предыдущем варианте очистки.
Если, несмотря на все вышеописанные методы, очистка форсунки омывателя лобового стекла не принесла положительного результата, можно попробовать оставить на ночь жиклеры в мыльном растворе. После этого можно попробовать еще раз использовать один из методов. Если и это не приведет к восстановлению детали, лучше всего просто заменить ее на новую.
На некоторых моделях транспортных средств устанавливаются форсунки, что имеют разборную конструкцию. Очистка их проводиться гораздо легче: с детали снимается концевая втулка, извлекается пружина и шарик, которые обязательно присутствуют в конструкции. После этого жиклер промывается водой и собирается в обратной последовательности.
Чистка форсунок
Если же вы определили, что проблема связана с простым засорением, то можете произвести чистку несколькими способами.
Компрессор
Это самый эффективный и самый быстрый способ, но только в том случае, если вы дома и у вас есть компрессор. Отсоедините все походящие шланги и промойте форсунки мыльной водой. Теперь нужно взять шланг компрессора и соединить его с соплом. По чего включить компрессор секунд на 30.
Шприц
Очень простой способ, но не такой эффективный как предыдущий. Налейте обычной воды в шприц, будет хорошо, если вы туда добавите лимонную кислоту. Конечно же все шланги отсоединяем и после этого в обратном направлении промываем. То есть шприц нужно вставить со стороны выхода воды, а не входа.
Булавка
Такой способ не спасет вас, если загрязнение очень сильное. Им можно пользоваться в дороге. Ваша задача взять булавку или что-то подобно, и вычистить всю гряз около сопла, к сожалению глубже не получится.
Лучший способ
Самый лучший вариант, но достаточно долгий, это снять форсунки и замочить из в воде с чистящим средством. Оставьте так на несколько минут их и после все равно промойте, каким-либо способом.
Итак, если жидкость подается плохо или проблемы с направлением этой жидкости, то необходимо заняться регулировкой. Это не так уж сложно и это без проблем можно сделать своими руками, понадобится булавка или иголка.
Делать все необходимо очень аккуратно, так как можно повредить пластиковый корпус. Для начала нужно вставить иглу в отверстие форсунки и после начать регулировок. Нужно аккуратными движениями добиться правильного положения, чтобы струя имела правильное направление.
Если у вас иномарка, то здесь нужно быть более внимательным. Дело в том, что форсунка подает несколько струй в разные направления и при регулировке это следует учитывать. Причина в том, что если вы это не учтете, то три или четыре струи будут подаваться в одном направлении и будет затронута меньшая поверхность лобового стекла.
В конце концов, вам необходимо проверить, что в итоге получилось. Хорошо ли омывается стекло, будет ли обзорность безопасной в плохую погоду, если ответы «да», то вы сделали все правильно.
Другие трудности, которые решаются сложнее
В целом их можно разделить на два вида:
- Неисправности электрической системы.
- Поломки механического характера.
По первой категории у нас есть также три варианта того, что может выйти из строя:
- насос с электрическим двигателем – нужно заменить новым;
В случае отказа омывателя стекла, следует проверить работоспособность насоса.
Заменить предохранитель, обозначенный на схеме.
Одна из причин поломки омывателя — выход из строя датчика уровня омывающей жидкости.
Механические неисправности связаны с такими нюансами:
- лопнувший бачок омывателя можно заменить или запаять;
В случае появления течи омывающей жидкости, необходимо проверить целостность бачка.
Последовательность замены износившихся элементов
Если из строя полностью вышел бачок, датчик либо насос, то нам понадобятся следующие инструменты для произведения работ:
- разводной ключ;
- ключ торцевой на 10;
- отвёртки плоская и крестовая;
- домкрат.
Чтобы добраться до наших важных составляющих, снимаем переднее правое колесо, демонтируем подкрылок. Предварительно снимаем клемму «-» с аккумуляторной батареи, отсоединяем трубку омывателя от штуцера насоса, освобождаем разъем электрического провода от датчика уровня жидкости, а также насоса. Приступаем к выворачиванию болтов, которые крепят бачок к корпусу автомобиля.
Весь механизм из трёх основных элементов у нас в руках. Производим замену, вышедшего из строя, и ставим все обратно.
Важно учесть, что при замене датчика заодно нужно поменять и резиновое уплотняющее кольцо, во избежание протечек.
Порванное или потерявшее эластичность кольцо заменяем новым.
Теперь наша система очистителя стекла стала как новая, ремонт окончен.
